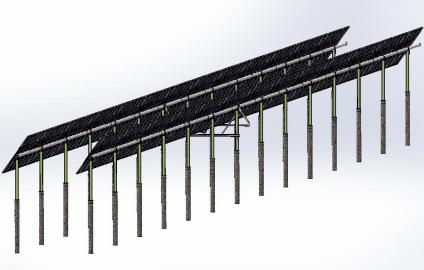

H型跟踪支架 首页 >跟踪系统 >H型跟踪支架
产品介绍
技术参数表
类别 全铝H型跟踪支架
单架组件数量 162块
组件适配 60p/72p组件(含双玻)
外形结构尺寸(mm) 15000*32000(南北*东西)
材质 铝合金、超高分子聚乙烯
基础 微孔桩/H钢桩
跟踪范围 ±45°
反跟踪
抗风载能力(m/s) 30
最大运行风速(m/s) 17
供电形式 自供/网供
跟踪模式 具有反跟踪
执行机构参数 100W-200W
系统功耗 0.3%
数据传输 以太网、RS485
技术特点

可以适应比较复杂的地形

安装简易,不需要大型机械设备即可安装

支架高度低,抗风能力强

组件安装的紧固件少,减小紧固件不紧固带来的风险

维护成本低

传动机构采用电动推杆,传动系统稳定,具备自锁功能,具备手动调节功能

南北向桩位可以根据地形情况前后移动

工程案例

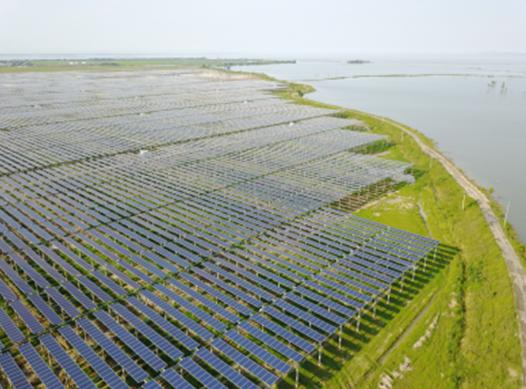

  • 同景新能源集团衢州30MWp农林渔光互补智能光伏电站
      项目位于浙江省衢州市航埠镇,电站占地面积1400余亩,项目总投资3亿人民币,于2015年10月30日成功并网。
