产品介绍
技术参数表
跟踪支架类型 平单轴(预制管桩式)
适用组件类型 60/72Ps的多晶硅、单晶硅、双玻
东西向跟踪角度范围 ±45°
跟踪精度 ±3°
单套支架安装的最大光伏组件数量 18
单套跟踪系统尺寸结构(mm) 6900X6800X高度视桩位高度
5700X6800X高度视桩位高度
单套容量(KW/套) 4.68-5.04
每MW套数(套/MW) 198-214
占地面积 17~18亩/MW
透光率 40%左右
执行机构参数 100/200W交流电机
执行机构供电形式 自供电/网供
执行机构输入电压范围(V) 380/480
系统功耗 0.30%
工作风速 17m/s
抗风载能力 30 m/s
材质 碳钢热浸锌和铝合金
工作环境温度(℃) -40~50
使用寿命(年) ≥25
跟踪模式 GPS
控制硬件 西门子PLC
数据传输 以太网
技术特点

高度可随地形调整,适应性强。

避免因洪水等自然灾害引起的电站损坏。

单桩承载力高,施工工效高,工期短。

成本低,寿命长,易施工,安全可靠。

安全环保,损坏率低,运维方便。

工程案例

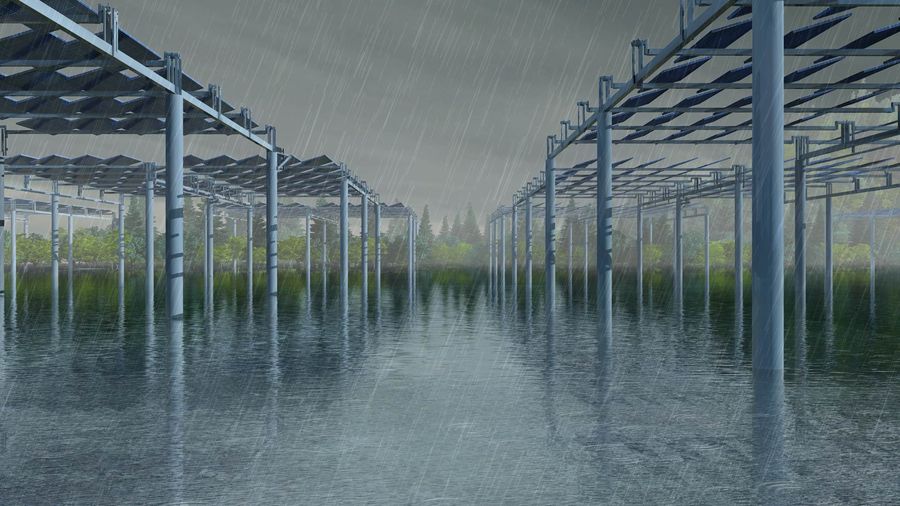

  • 同景新能源集团信义光能50MWp渔光互补项目
      项目位于无为县,为同景新能源与信义光能签订的50MWp预制管桩式渔光互补光伏电站。
  • 同景新能源集团信义光能45MWp渔光互补项目
      项目位于望江县,为同景新能源与信义光能签订的45MWp预制管桩式渔光互补光伏电站。
